Bobina musical

Descrição

Esta montagem tem como base um elevador de tensão (flyback) e um oscilador controlado por um Arduino uno, que modula a frequência de um arco elétrico formado entre duas hastes, para que haja a produção de sons audíveis diretamente do plasma gerado pela faísca elétrica, sem que haja a necessidade de alto falantes, com o raio vibrando o ar na frequência específica da música pré definida no código do Arduino. O Arduino pode ser configurado com qualquer música, sendo, para tanto, necessário o conhecimento da frequência das notas e o intervalo de tempo que irão ser transmitidas. O experimento tem como objetivo principal demonstrar a conversão de pulsos de alta tensão em som, por meio de uma bobina de Tesla ressonante controlada digitalmente pelo Arduino.

Conceitos e Princípios Físicos Abordados

Pode-se abordar princípios da eletrônica de potência, alta tensão e modulação de frequência.

Material Utilizado

1 Flyback, modelo AT2079/B9 (encontrado em televisão de tubo)
1 Transistor 2N3055
1 Transistor BC547
1 Resistor de 1K / 1/4W
2 Resistores de 15R / 1/4W
1 Arduino Uno
1 Pedaço de fio de espessura 1,5 mm² e comprimento 45 cm
1 Pedaço de fio de espessura 0,5 mm² e comprimento de 50 cm
1 Pedaço de fio de espessura 0,5 mm² e comprimento de 25 cm
1 Pedaço de fio de espessura 0,5 mm² e comprimento de 25 cm
2 Jumpers para a ligação com o Arduino
2 Pedaços de arame de cobre
1 Conector fêmea para a fonte
1 Fonte de corrente contínua 12V DC no mínimo 3A e máximo 5A
2 Canetinhas para fazer o suporte
2 Agulhas
1 Caixa de MDF cortada na cortadora a laser para acomodação dos componentes (opcional)
1 Botão

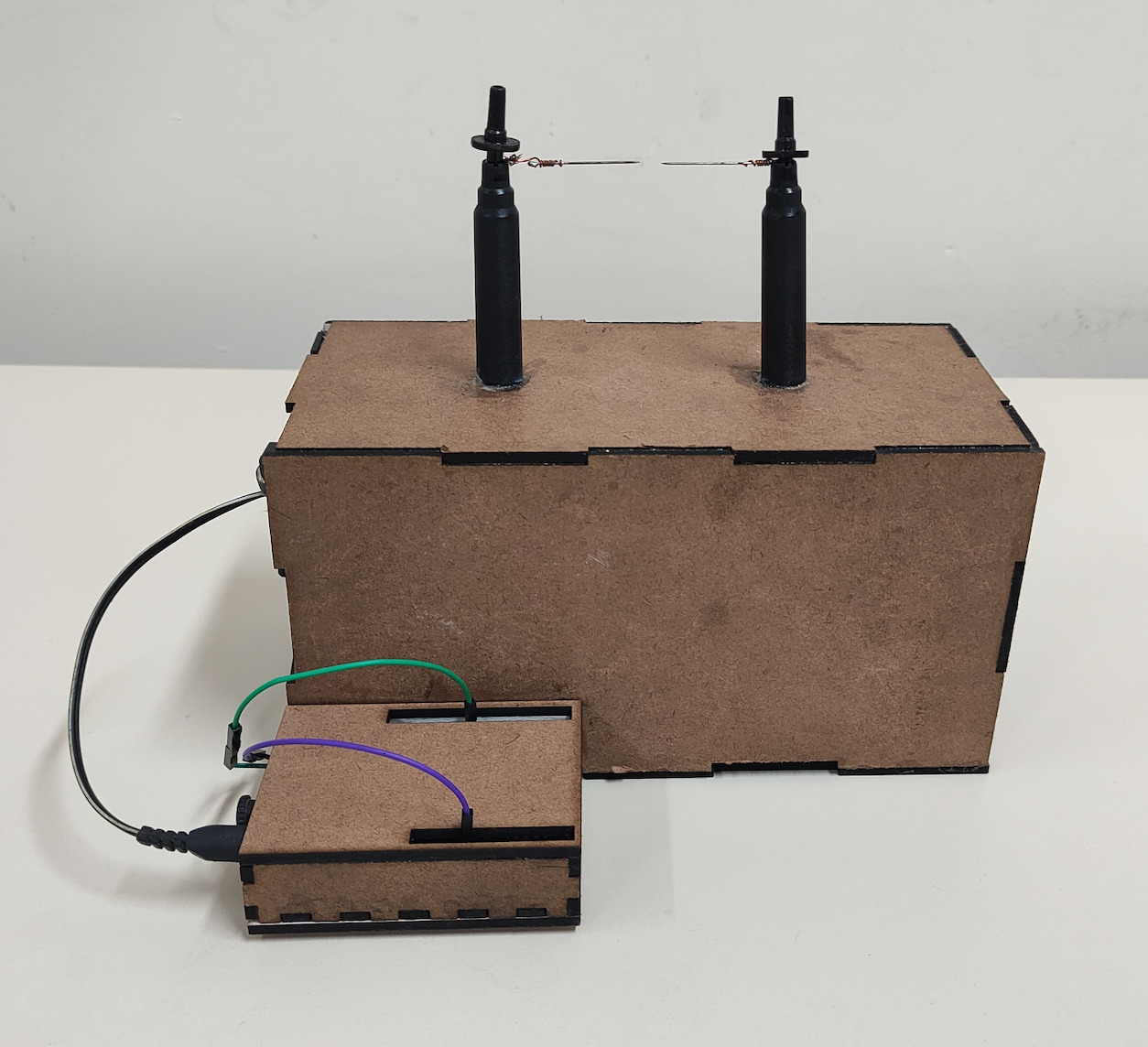

Disponibilizamos a seguir os arquivos utilizados para a caixa cinfeccionada com a uma gravadora CNC de corte a laser "Sculpfun S30 Pro":
