Pilha (Furukawa)

Descrição e conteúdos abordados

São chamadas de pilhas pelo fato de podermos empilhar as placas de zinco e cobre em contato com tecido umedecido em ácido. As placas de zinco e cobre foram soldadas com estanho, já que devem estar num mesmo potencial, além de melhorar o contato elétrico entre elas. Apenas as placas terminais são de cobre e estanho puros. Para montagem podemos iniciar por exemplo, com a placa de cobre puro. Encima dela coloca-se um tecido umedecido com vinagre e em seguida, uma placa de zinco, cuja parte superior é uma placa de cobre, e assim, sucessivamente até terminar com a placa de zinco. Cada par zinco – cobre com o tecido umedecido com vinagre é chamado de célula, podendo gerar em torno de 1 volt. O empilhamento equivale a um circuito em série de células e as tensões de cada célula vai se somando com as outras.

Por causa das superfícies maiores das placas, podemos obter maiores quantidades de corrente elétrica. Essa pilha pode facilmente acender vários leds, acionar um motor elétrico e até mesmo ligar um rádio.

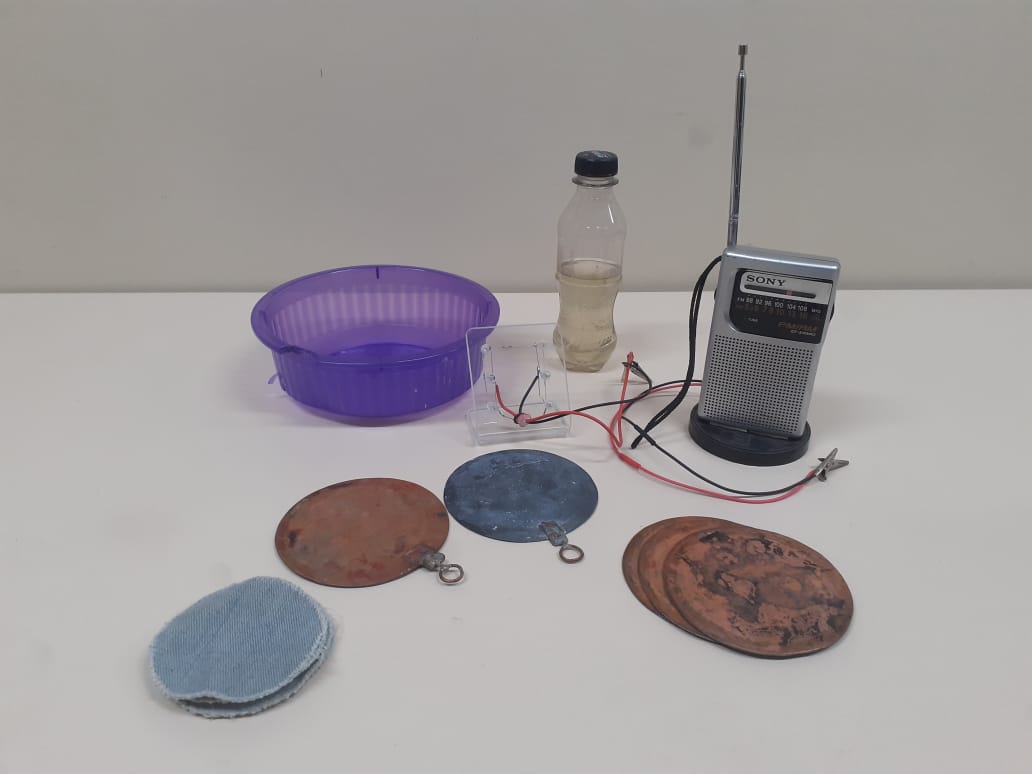

Material Utilizado

Placas de zinco e cobre soldados entre si
Duas placas puras de cobre e zinco
Tecidos de algodão
Vinagre
Leds
Motor
Rádio.

Equipamento construído e doado por Claudio Hiroyuki Furukawa para o Laboratório de Demonstrações da UFPA.
