Lente cilíndrica - Brinca Ciência

Descrição

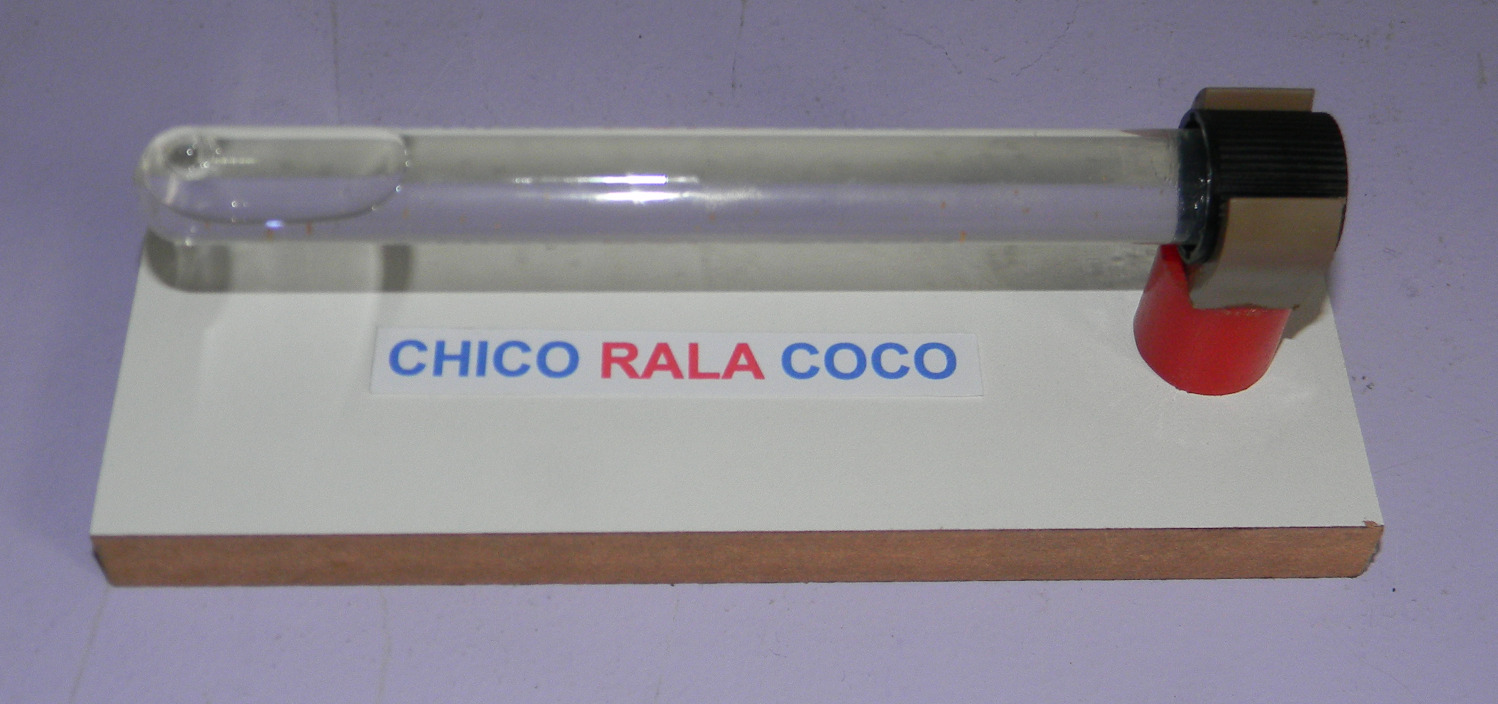

Inicialmente, olhando através do tubo com água, temos a impressão de que somente a palavra "RALA" (em vermelho) está invertida. Porém, olhando com mais cuidado, podemos observar que todas as palavras estão invertidas. Como todas as demais letras das palavras “CHICO” E “COCO” são simétricas com relação ao eixo horizontal, não é possível perceber que elas também estão invertidas. A imagem formada se inverte por causa da lente cilíndrica formada pelo tubo contendo água, que funciona como uma lente convergente, cuja característica é inverter imagem na direção perpendicular ao comprimento, quando o objeto (as letras escritas na base do suporte) estiver posicionado adequadamente, além da distância focal da lente. Porém, pode-se observar outro efeito curioso: levantando um dos lados do tubo, podemos fazer com que a bolha de ar passe lentamente de um lado para outro. Quando a bolha passa pelas palavras, percebemos que a imagem das letras não se inverte mais, pois a bolha forma na água uma lente divergente, que anula o efeito da lente convergente.

Conceitos e princípios físicos abordados

Pode-se abordar conceitos como refração; índice de refração; lentes convexas e côncavas; lentes convergentes e divergentes; lentes esféricas e lentes cilíndricas e aberração da luz (aberração esférica e cromática).

Material Utilizado

Este equipamento/experimento é parte do projeto "Brinca Ciência", desenvolvido pela Associação Amigos da Ciência, em parceria com a Escola-Parque Sabina e a Prefeitura do Município de Santo André. O projeto "Brinca Ciência" incluiu a produção de um livro (em dois volumes), dois DVDs e kits de materiais para experimentos. Este conjunto foi distribuído para os professores das escolas da rede municipal de Santo André, e para participantes de oficinas.
O projeto "Brinca Ciência" teve como Coordenador Geral o Professor Aníbal da Fonseca Figueiredo.
