Descrição e conteúdos Abordados

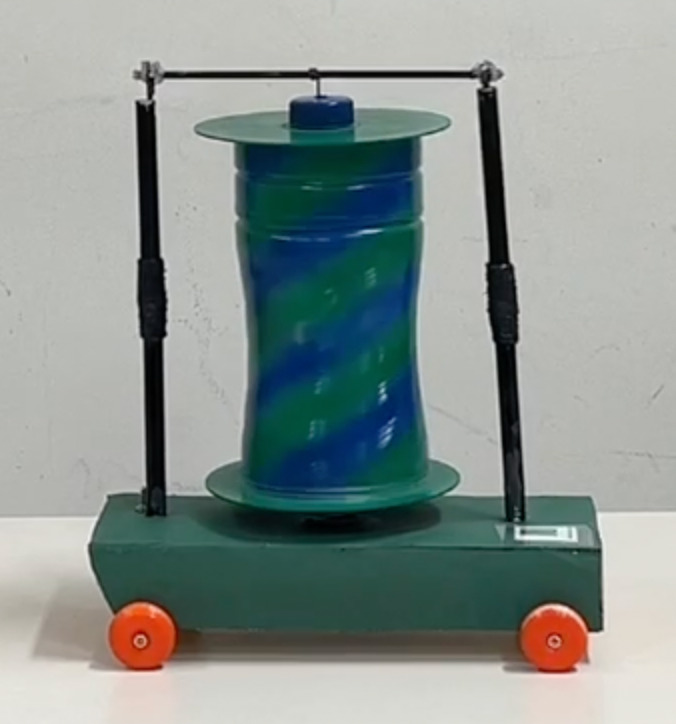

Carrinho de Flettner ou carrinho movido à cilindro girante (vela rotativa).
Nesta montagem, fixamos um tubo rígido (cilindro) de papel em um motor movido a pilhas. Ao ligar, o cilindro gira em determinado sentido. Por meio de um secador de cabelos, podemos incidir um vento lateral sobre a vela rotativa, e o carrinho começa a andar.
Neste caso, a força resultante sobre o carrinho vem da diferença das pressões do ar nas laterais do cilindro. O movimento de rotação arrasta o ar nas proximidades da superfície lateral do cilindro. O vento lateral que vem do secador de cabelos se divide e passa pelas laterais do cilindro girante. De um lado, o sentido do vento está a favor do sentido de rotação do cilindro e, do outro, está em sentido contrário.
Do lado no qual o vento está a favor do sentido de rotação, a velocidade resultante é a soma das velocidades do vento que vem do secador e da velocidade de arrasto nas proximidades da superfície do cilindro. Do outro lado, como o sentido do vento do secador está contrário ao sentido de rotação, ocorre o inverso, ou seja, a velocidade resultante do vento será menor.
Por causa desta diferença nas velocidades do ar ao redor do cilindro girante, haverá diferença nas pressões, ocasionando uma força, o que também é conhecido como "efeito Magnus". É o mesmo efeito que ocorre com uma bola girante fazendo uma trajetória curva (a partir de um "chute de trivela").
Material Utilizado
- Tubo rígido de papel (cilindro principal)
- Arame maleável
- Tubos de alumínio
- Motor (para fazer o cilindro girar)
- Bateria 9v e case
- Botão liga-desliga
- 2 CDs
- 1 Espeto de churrasco
- Isopor
- Pedaço(s) de madeira
- Parafusos
