Manômetro I

Descrição

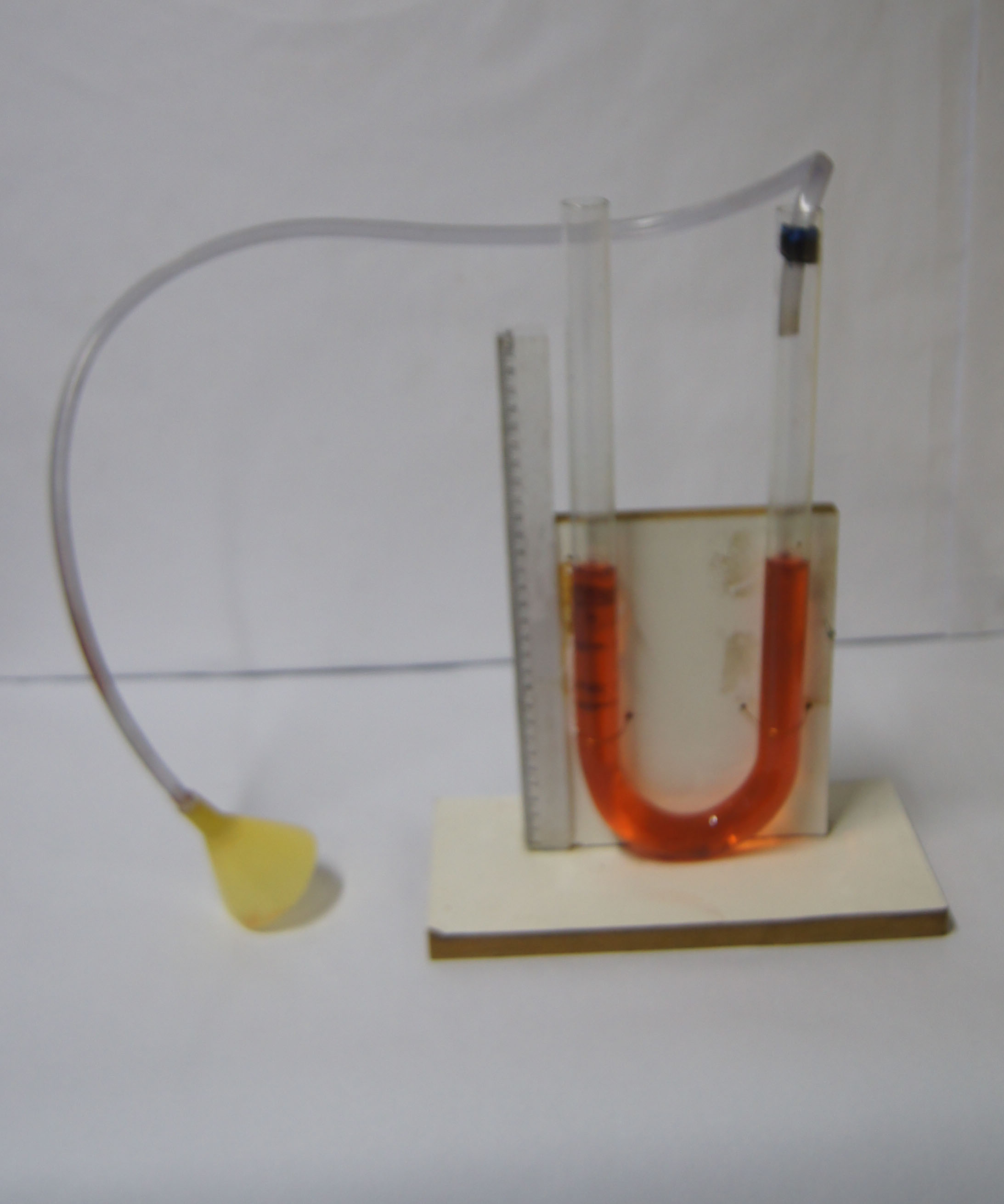

Pode-se usar um tubo de vidro em forma de “U” ou simplesmente curvando uma mangueira plástica transparente. Dentro do tubo ou mangueira coloca-se água com corante. Numa das extremidades da mangueira há uma pequena bexiga de borracha. Porém, pode-se usar a mangueira mesmo sem a bexiga, podendo ser mergulhada diretamente no fluido cuja pressão se quer medir. A outra extremidade do tubo deve ficar aberta, sujeita apenas à pressão atmosférica. Conforme a mangueira mergulha no fluido, pode-se medir a pressão em determinada posição, por meio da diferença nas alturas das colunas de água do manômetro. Caso o fluido de teste seja água, a diferença das colunas terá o mesmo valor da profundidade da água. Porém, se o fluido de teste tiver uma densidade diferente, as pressões também terão valores distintos. Usando como base a densidade da água no manômetro, pode-se determinar o valor da densidade do líquido teste, por meio das medidas de pressão em diversas alturas.

Conceitos e Princípios Físicos Abordados

Aborda os conceitos físicos de pressão de ar.

Material Utilizado

Tubo em forma de U
Mangueira
