Descrição

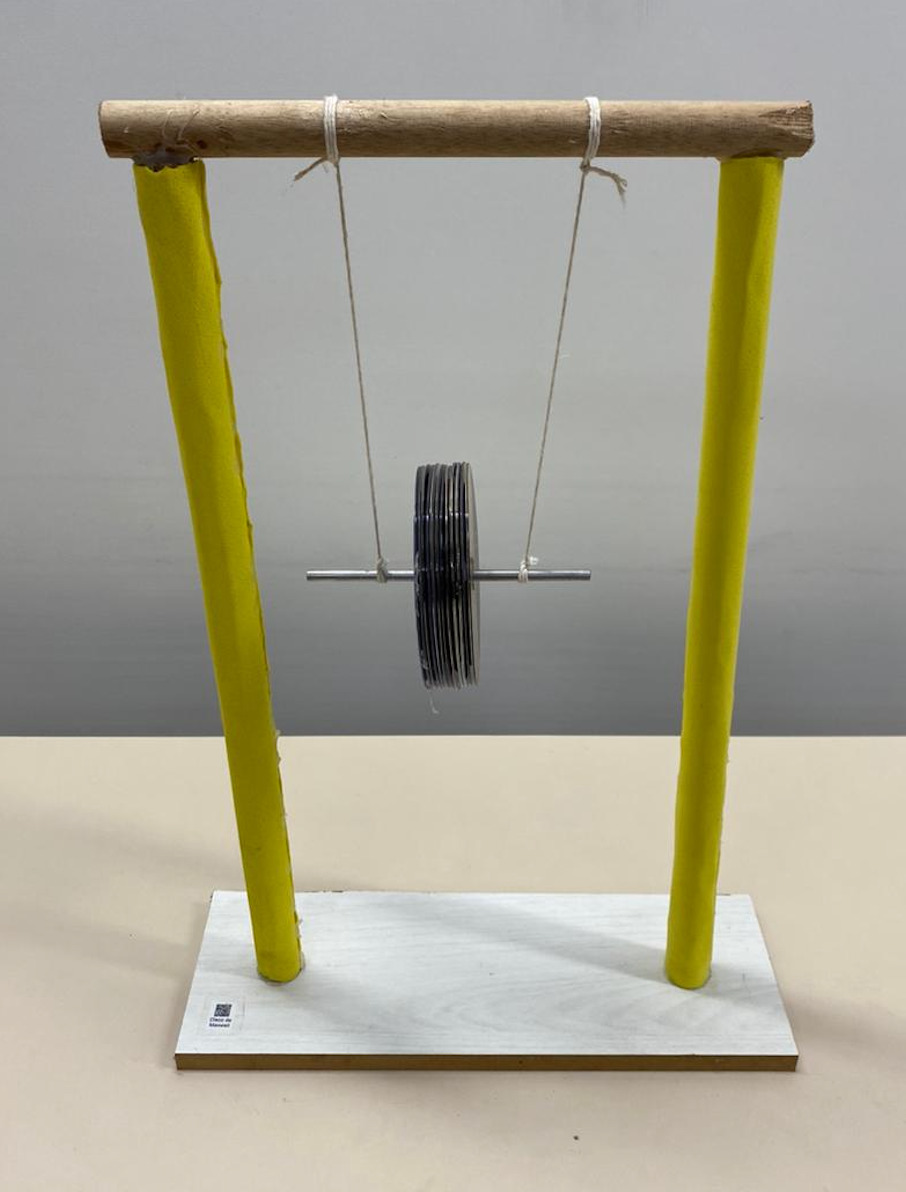

Juntando vários discos de CD (em torno de 10) e colando-os juntos num eixo, podemos montar de disco de Maxwell. Esse disco possui dois fios presos ao eixo, um de cada lado e fixos num suporte, de modo que possam ser enrolados nesse eixo, fazendo o disco subir até determinada altura. Ao ser solta, os fios vão se desenrolando, ao mesmo tempo que aplicam torque no eixo, que faz o disco girar. É um ótimo experimento para demonstrar as transformações da energia potencial gravitacional em energias cinética de rotação e de translação. Pode-se obter resultados quantitativos, por exemplo, medindo o tempo de queda, a altura da queda, altura máxima da subida, etc.
Conceitos e Princípios Físicos Abordados
Pode-se abordar energia potencial gravitacional, energia cinética, transformações de energia, rotação e translação, inércia rotacional ou momento de inércia, velocidade e aceleração de translação e rotação.
Material Utilizado
- Quatro CDs
- Haste de metal ou madeira, para constituir o eixo dos CDs
- Pedaço de borracha para fixar a haste no eixo
- Barbante liso
- Base e suporte de madeira
Links Relacionados
Artigos em português:
- Construção de um conjunto experimental destinado à execução de práticas de rotação e oscilação de corpos rígidos. Tito José Bonagamba, Ercio Santoni, Paulo Renato Orlandi Lasso, Cláudio Boense Bretas e Amauri Gentil. Revista Brasileira de Ensino de Física. v. 17. n. 2. Junho, pp. 133-139 (1995)
- Conservação da Energia. A Roda de Maxwell. Henrique Barros de Oliveira e Leticie Mendonça Ferreira. Departamento de Astronomia do Instituto de Astronomia, Geofísica e Ciências Atmosféricas. USP
- Roda de Maxwell com Cronômetro. Azeheb
- UE1040320. Roda de Maxwell. Mecânica/ Movimentos de Rotação. 3B Scientific Experiment
Artigos em outros idiomas:
- Maxwell's wheel: Flywheel with axle, supported on strings or stand. Lecture Demonstrations. Physics Berkeley
- 1M40.50 - Yo-Yo's and Maxwell's Wheel - Speed of Translation. The University of Iowa
- Versuch IM3 - Maxwell’s Wheel. Universität Bassel
- Maxwell's Wheel. University of Waterloo
- Maxwell's Wheel (Yo-Yo). University of Virginia
- The Maxwell wheel investigated with MBL. Barbara Pecori e Giacomo Torzo. The Physics Teacher. v. 362. n. 36, pp. 362-366 (1998)
Vídeos em português:
- Experimentando: Disco de Maxwell / Maxwell's wheel. Laboratório de Demonstrações - UFPA (YouTube)
- Roda de Maxwell Demo. Para Lax (YouTube)
- Momento de Inércia. Laboratório de Física Experimental Básica UFMG (YouTube)
Vídeos em outros idiomas:
