Descrição

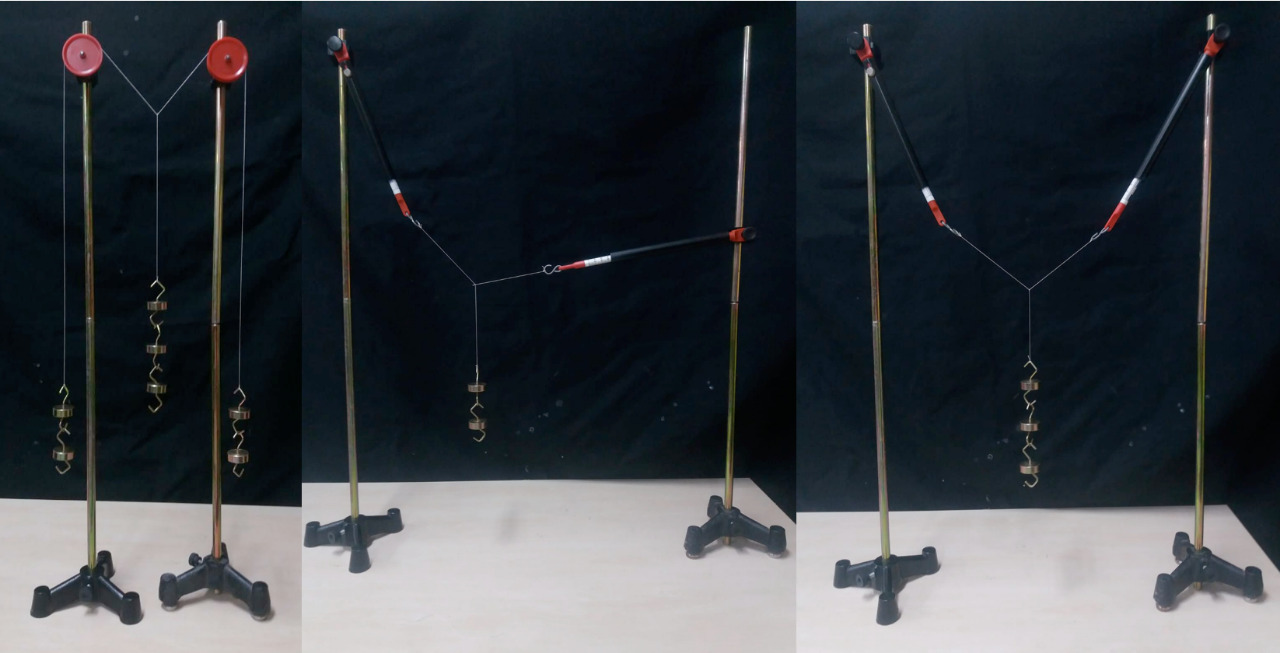

Equipamento comercializado pela Azeheb, destinado ao estudo de forças em equilíbrio (estática) em um plano vertical. Trata-se de um equipamento modular e totalmente desmontável, fabricado predominantemente em metal o que lhe garante alta qualidade e resistência. [1]
[1] Texto adaptado do site Azeheb.
Conceitos e Princípios Físicos Abordados
Pode-se abordar instrumentos para medida de força; força peso; lei de Hooke; força restauradora, limite de elasticidade, equilíbrio de um móvel suspenso por uma mola, constante elástica de uma mola; composição e decomposição de forças concorrentes, colineares e ortogonais; condições para equilíbrio de um corpo rígido; momento resultante; teorema de Varignon; encontrar o peso de um objeto aplicando as condições de equilíbrio; elavancas inter-fixa, inter-potente e inter-resistente; tração em fios e cabos; associação de roldanas e polias; período, freqüência e amplitude de oscilação; relação entre período de oscilação de um pêndulo e a amplitude; relação entre período de oscilação de um pêndulo e a massa pendular; relação entre o período de oscilação e o comprimento do pêndulo; determinação da aceleração da gravidade; oscilador massa-mola; movimento harmônico simples (MHS); e determinação do período e oscilação de um oscilador massa mola.
Material Utilizado
Equipamento industrializado, comercializado pela Azeheb, composto por:
- 02 tripés tipo estrela;
- 02 hastes 400x12,7mm macho;
- 02 hastes 400x12,7mm fêmea;
- 01 dinamômetros de 2,5N;
- 02 dinamômetros de 5N;
- 01 roldana móvel simples;
- 01 roldana móvel dupla;
- 01 roldana fixa simples;
- 01 roldana fixa dupla;
- 01 acessório para associação de molas com 3 molas de 2N e dois fixadores metálicos;
- 12 massas aferidas de 50g com gancho que permite acoplamentos sucessivos;
- 01 carretel de linha.
