Descrição

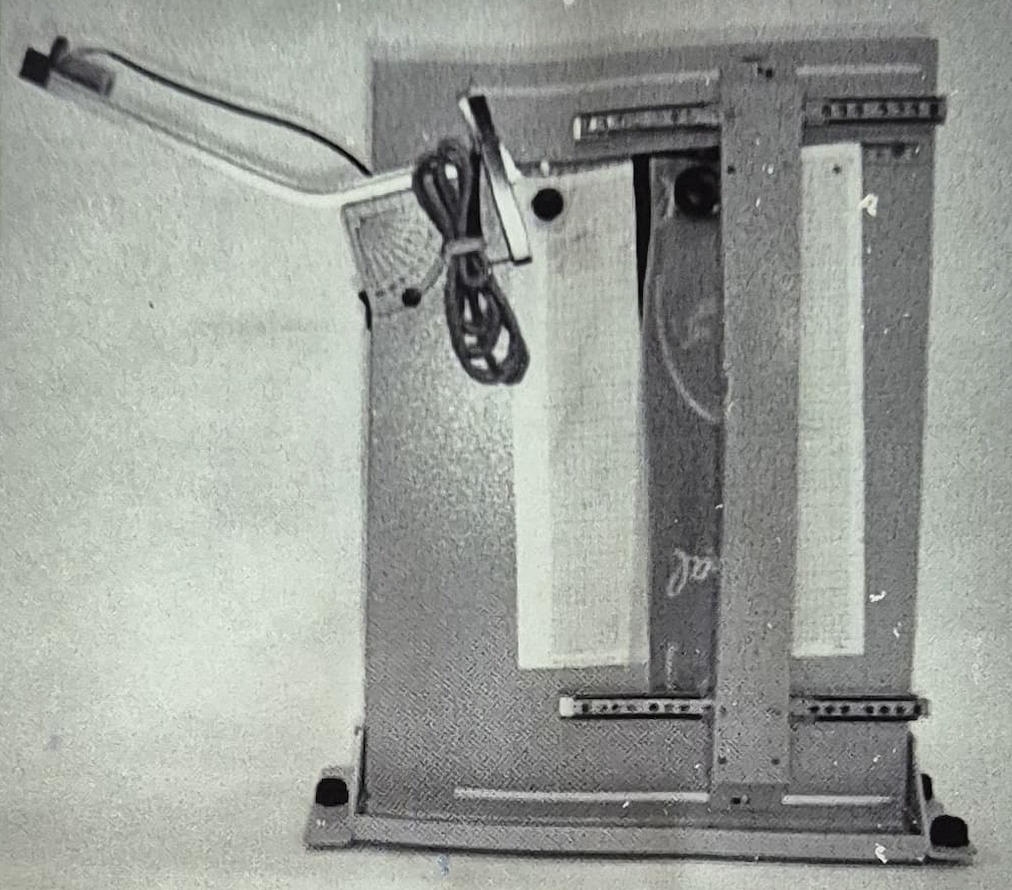

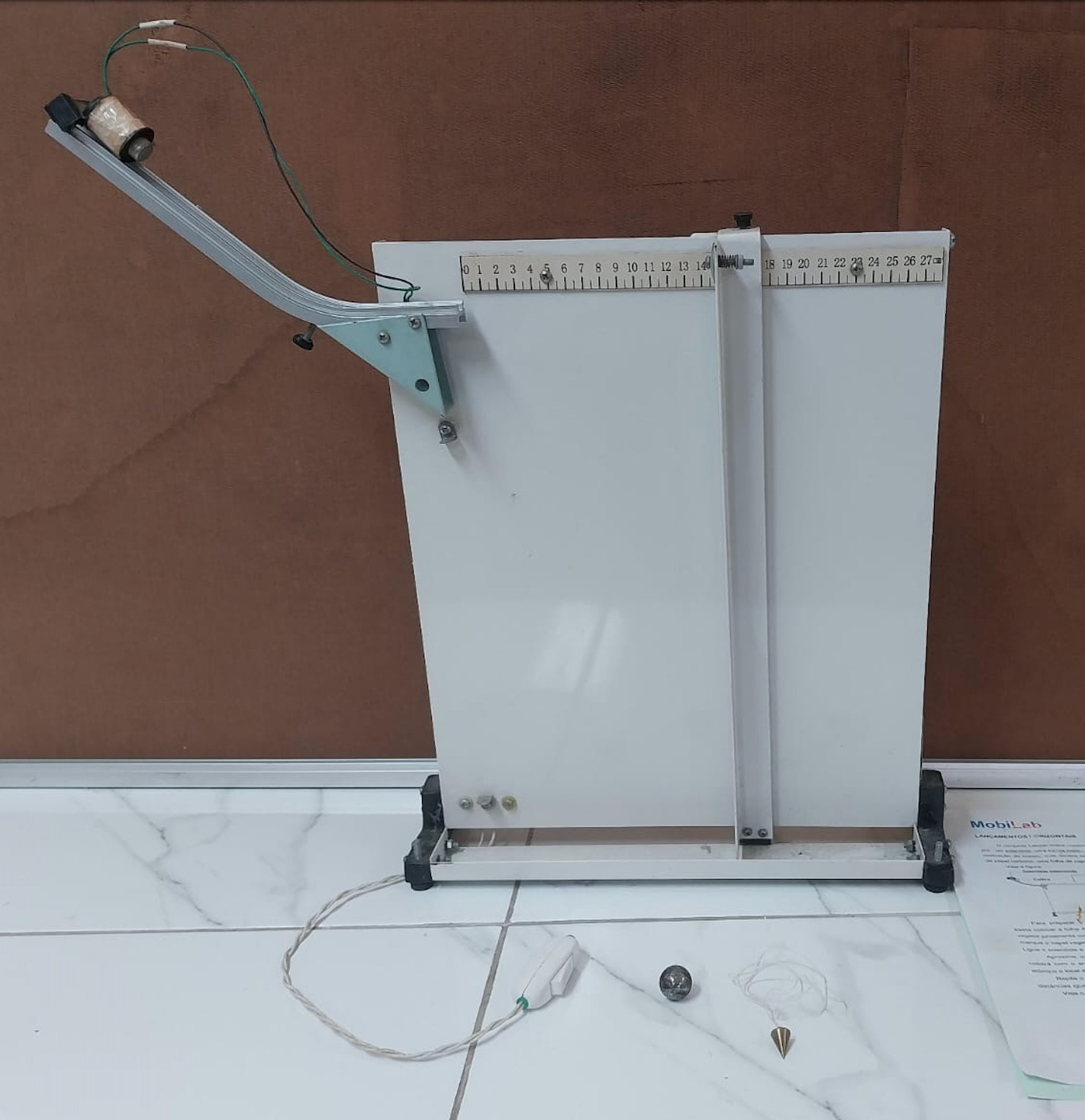

É um experimento comercial da Seduc, que permite o estudo de lançamentos horizontais de bolinhas. Uma bolinha de aço pode ser lançada de uma altura determinada, rolando através de um trilho de alumínio. Após o lançamento, pode-se medir o tempo de queda livre, por meio de um sensor óptico posicionado no final do trilho, ligado a um cronômetro digital. O alcance do lançamento pode ser registrado por meio de uma folha de papel carbono sobre uma folha de sulfite. Por meio das equações do movimento horizontal (movimento uniforme) e vertical (movimento acelerado) pode-se determinar o alcance do lançamento. A velocidade horizontal da bolinha pode ser calculada através da conservação da energia mecânica, medindo a altura em que a bolinha é solta na rampa de alumínio. Estudos mais apurados podem ser feitos, por exemplo, levando em conta as forças de atrito e momento de inércia das bolinhas de aço, etc.

Observação: Este equipamento pertence à EEEFM Lauro Sodré - Belém (PA).

Conceitos e Princípios Físicos Abordados

Pode-se abordar lançamento horizontal de projéteis; relação entre velocidade de lançamento e alcance horizontal; relação entre alcance horizontal e altura de lançamento; conservação da energia mecânica; colisões; conservação da quantidade de movimento; rolamento e resistência do ar.

Material Utilizado

Links Relacionados

Artigos em Português:

• Equipamento para Lançamentos Horizontais [MOB-ELHB 5892] – Orientações/Manual – MobiLab
• Lançamento Horizontal [FSC-09] - Orientações/Manual - MobiLab
• Lançamento Horizontal II (Lançamento Horizontal x Queda Livre) [FSC-10] - Orientações/Manual - MobiLab
• O experimento didático do lançamento horizontal de uma esfera: Um estudo por videoanálise. V.L.B. de Jesus e D.G.G. Sasaki. Revista Brasileira de Ensino de Física, v. 37, n. 1, art. 1507 (2015).
• Simples demonstração do movimento de projéteis em sala de aula. A. M. A. Taveira, A. C. M. Barreiro e V. S. Bagnato. Cad. Cat. Ens. Fís., v. 9, n. 1, p. 38-44, abr 1992.
• Movimento de Projétil (Simulação) - Phet Colorado
• O movimento de projéteis e a solução mecânica de problemas. Luiz O. Q. Peduzzi. Cad. Cat. Ens. Fis., v. 1 n. 1, pp. 8-13, dez 1984.
• Estudo do lançamento horizontal utilizando o computador para aquisição e análise de dados. Marisa Almeida Cavalcante, Cristiane R. C. Tavolaro. Cad. Cat. Ens. Fis., v.14, n3, pp. 276-287, dez. 1997.
• Aceleração da gravidade: Análise de experimentos didáticos. F. M. L de Souza e S. C. Cardoso. Revista Brasileira de Ensino de Física. v. 42, e20200202 (2020).

Artigos em outros idiomas:

• A demonstration to show the independence of horizontal and vertical motion. John Hoskins and Larry Lonney. The Physics Teacher, vol. 21, p. 525 (1983).f
• Projectile Motion. The University of North Carolina at Chapel Hill.
• Lab Trajectories. Randolph Physics College.
• Launch of a Vehicle from a Ramp. Rod Cross. The Physics Teacher, vol. 49, pp. 410-411, October 2011.
• Experiential learning model in two-dimensional kinematics. Ann Daniel. The Physics Teacher, vol. 57, pp. 648-649 (2019).
• Projectile Motion Model. Sean Cordry. The Physics Teacher, vol. 41, pp. 430-431 (2003).
• Projectile Motion Hoop Challenge. Connor Jordan, Amy Dunn, Zachary Armstrong, and Wendy K. Adams. The Physics Teacher, vol. 56, pp. 200-202 (2018).
• 4.3 Projectile Motion - University Physics Volume 1. Lumen Learning
• Projectile Motion - PhET

Vídeos em Português:

• Experimentando: Lançamentos horizontais de bancada I / Bench horizontal launches I - Laboratório de Demonstrações - UFPA. (YouTube)
• Experimentando: Lançamentos horizontais de bancada II / Bench horizontal launches II - Laboratório de Demonstrações - UFPA. (YouTube)
• Equipamentos para lançamento - Brink Mobil
• Experimentando: Lançamento horizontal / Horizontal projectile motion - Laboratório de Demonstrações - UFPA. (YouTube)
• Experimentando: Lançamento horizontal com rampa I / Horizontal launch with ramp I. Laboratório de Demonstrações - UFPA. (YouTube)
• Experimentando: Lançamento horizontal com rampa II / Horizontal launch with ramp II. Laboratório de Demonstrações - UFPA. (YouTube)
• Tema 08 - Movimento dos Projéteis | Experimentos - Tempo de queda - Física Universitária. (YouTube)
• EXP. 01 - LANÇAMENTO HORIZONTAL DE PROJÉTIL COM RAMPA. AZEHEB Laboratórios Educacionais. (YouTube)
• EXP. 02 - LANÇAMENTO HORIZONTAL DE PROJÉTIL COM RAMPA, CRONOMETRO E SENSOR. AZEHEB Laboratórios Educacionais. (YouTube)
• Lançamento horizontal – experimento. Paulo Quintairos. (YouTube)
• Aula 6 - Lançamento horizontal (Tracker). Tracker – Videoanálise no Ensino de Física. (YouTube)
• Lançamento horizontal e colisões - PRATICA 3. JOAO DORIGATTI. (YouTube)
• Experimento de Lançamento horizontal. Willian Rederde. (YouTube)

Vídeos em outros idiomas:

• Shoot-n-Drop - Harvard Natural Sciences Lectyre Demonstrarions. (YouTube)
• Separating Horizontal and Vertical Motion. BYU Physics & Astronomy. (YouTube)
• Vertical And Horizontal Ball Drop - CSUFullertonPhysics. (YouTube)
• Experiment 05 - Projectile Motion - Brandon Fleming. (YouTube)
• How Do Horizontally Launched Projectiles Behave? | Physics in Motion - GPB Education. (YouTube)
• AP Physics Lab 4: Horizontal Motion. Ward's Science. (YouTube)
• Projectile Motion Experiment. KML Physics Buddies. (YouTube)
• Projectile Motion Lab. Tracie Schroeder. (YouTube)
• Projectile Motion Hit the Target Lab [Teacher's Instructions]. Physics Burns. (YouTube)
• Physics Problem: A ball actually rolls down a ramp and launches onto the floor. How far? Physics Explained. (YouTube)
• Physics Problem: A ball rolls down a ramp and launches onto the floor. How far? Physics Explained. (YouTube)
• Horizontal Projectile Lab Results with a Hot Wheels Car Projectile. Vern Eikrem. (YouTube)
• Relationship of Horizontal to vertical velocity. Kendall Ponder. (YouTube)
