Descrição

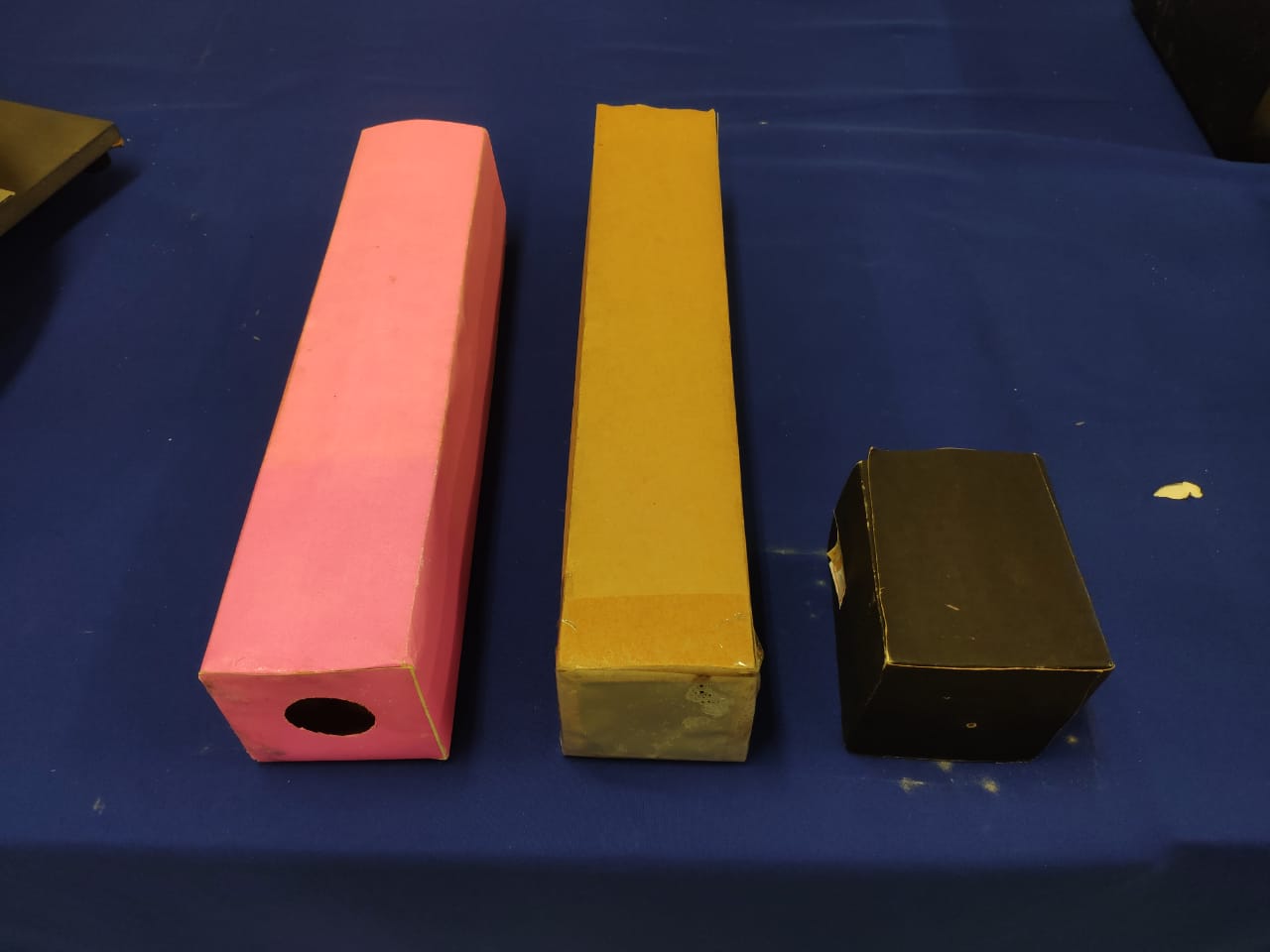

Podemos construir uma câmara escura na forma de uma caixa com paredes internas opacas (preferencialmente de cor escura), com um orifício em um dos lados e uma superfície translúcida (anteparo) na face oposta (a do orifício). A partir do princípio da propagação retilínea da luz é possível mostrar que os raios luminosos que provêm de um determinado objeto e passam pelo orifício da câmara são projetados no anteparo translúcido, produzindo uma imagem real invertida (do objeto no anteparo).

Conceitos e Princípios Físicos Abordados

Pode-se abordar propagação retilínea da luz, princípio da independência dos raios luminosos, formação de imagens, funcionamento da máquina fotográfica e do olho humano.

Materiais utilizados

• Cartolina, papel cartão ou papelão (preferencialmente de cor escura, podendo ser aproveitada uma caixa de papelão)
• Papel translúcido (podendo ser papel manteiga ou papel vegetal)
• Cola
• Tesoura ou estilete
• Lente convergente (opcional)

Sugestão de refinamento de montagem: Na extremidade da caixa onde será feito o orifício, podemos colar um pequeno pedaço de papel alumínio e com um alfinete fazer o orifício central, deixando a entrada de luz mais regular.
