Espectrógrafo de projeção

Descrição

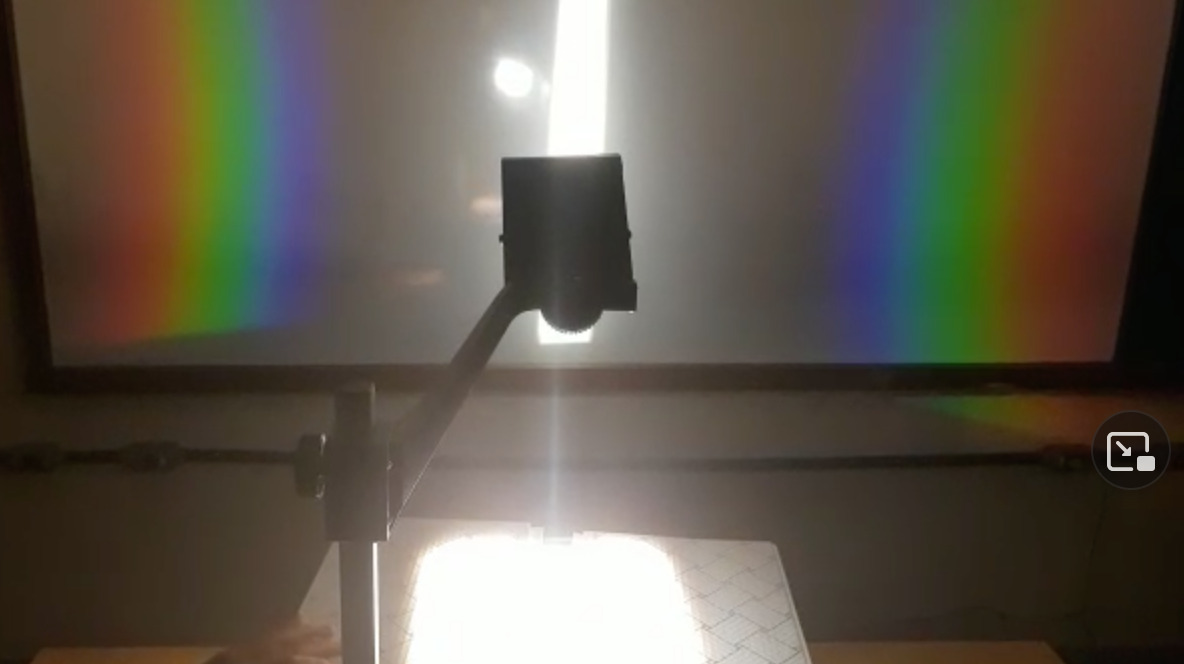

Um espectrógrafo é um instrumento científico que decompõe a luz de um objeto em seus comprimentos de onda constituintes (as cores do arco-íris) e registra o resultado em um detector ou em uma placa fotográfica. No caso desta montagem, a luz decomposta é apenas projetada sobre uma parede ou um anteparo branco. Outras montagens que também decompõem a luz são o espectroscópio e o espectrômetro. O espectroscópio separa a luz para visualização direta pelos olhos, por meio de um orifício ou de uma ocular. Já o espectrômetro registra e analisa as diferentes componentes da luz com maior detalhamento, permitindo, por exemplo, determinar a intensidade de cada uma delas e obter gráficos. Nesta montagem, utilizou-se um retroprojetor com uma rede de difração por transmissão, instalada em frente à lente superior. Como fenda, utilizou-se a abertura entre duas placas opacas colocadas sobre a mesa do retroprojetor.

Conceitos e Princípios Físicos Abordados

Pode-se abordar difração, rede de difração, separação da luz em componentes e espectros ópticos de emissão.

Material Utilizado

Retroprojetor ligado à rede elétrica
Rede de difração
placas de PVC (para compor a fenda)
