Fibra óptica

Descrição

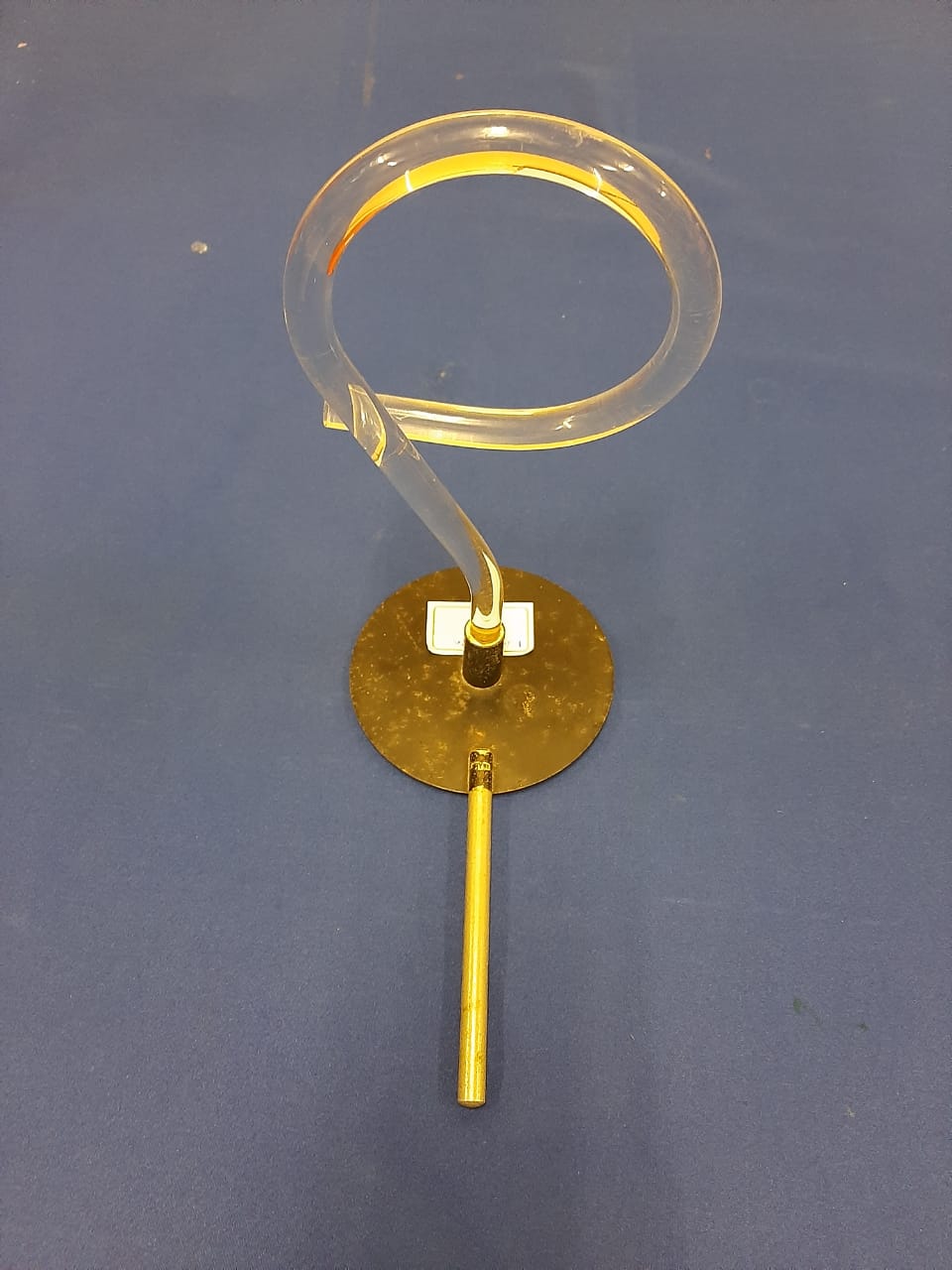

Este modelo é feito de acrílico maciço e representa, de forma simplificada, o princípio de funcionamento de uma fibra óptica. Ao direcionar um feixe de luz para uma das extremidades do modelo, é possível observar que a luz acompanha o caminho do acrílico e emerge pela outra extremidade, mesmo quando o percurso é curvo. Isso acontece porque, ao chegar às paredes internas do acrílico, a luz sofre sucessivas reflexões totais internas. Para que esse fenômeno ocorra, o índice de refração do acrílico deve ser maior que o do meio externo, que normalmente é o ar. Além disso, a luz deve atingir a superfície de separação entre o acrílico e o ar com um ângulo de incidência maior que o ângulo crítico. Nessas condições, em vez de atravessar a superfície e sair do acrílico, a luz é totalmente refletida para o interior. Assim, a luz pode realizar inúmeras reflexões sucessivas e continuar se propagando ao longo do material, acompanhando seu formato até chegar à outra extremidade. O modelo permite visualizar de maneira simples como a luz pode ser conduzida por um material transparente sem escapar facilmente para o meio externo. Uma fibra óptica real funciona com o mesmo princípio, porém sua estrutura é diferente: normalmente é formada por uma região central, chamada núcleo, envolvida por outra camada, chamada casca, cujo índice de refração é menor. Essa diferença de índices permite manter a luz confinada no núcleo por meio da reflexão total interna. As fibras ópticas são amplamente utilizadas nas telecomunicações e na transmissão de dados, pois conseguem transportar informações na forma de pulsos de luz por longas distâncias, com alta velocidade e baixas perdas de sinal.

Conceitos e Princípios Físicos Abordados

Pode-se abordar reflexão da luz, reflexão total, ângulo limite e fibra óptica.

Materiais utilizados

Fibra óptica
Ponteira laser
