Figuras com laser e espelhos em rotação

Descrição

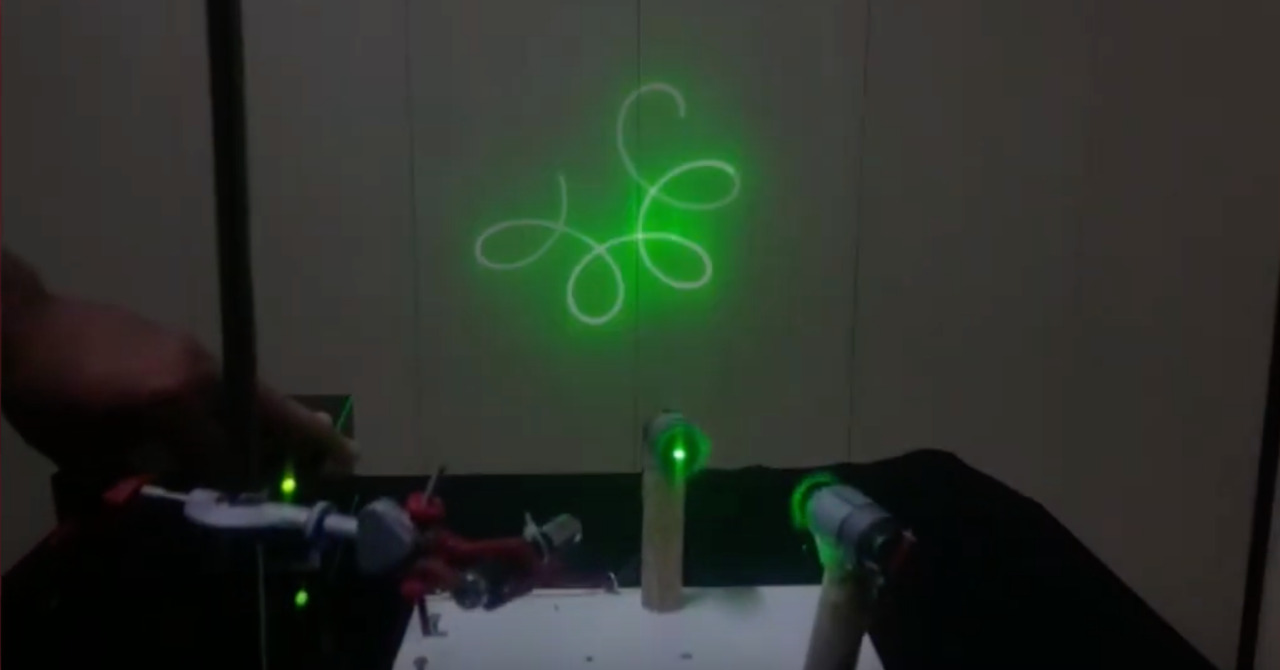

Este experimento mostra figuras formadas pela luz de um laser após ser refletida por dois espelhos em movimento de rotação. O laser é posicionado de tal forma que seu feixe incide sobre a superfície de um espelho fixado em um motor de corrente contínua, ligado a uma fonte de tensão ajustável. Em frente a esse espelho, está posicionado outro conjunto semelhante, composto por outro espelho, motor e fonte de tensão ajustável. Deve-se alinhar o laser e os dois espelhos de modo que o feixe de luz incida no primeiro espelho, seja refletido por ele e, em seguida, incida no segundo espelho. A luz refletida no segundo espelho é então projetada sobre um anteparo ou uma parede branca. Ao iniciar a rotação dos espelhos, observa-se a formação de inúmeras figuras geométricas interessantes. Essas figuras resultam da composição dos movimentos dos dois espelhos, cuja forma e padrão variam de acordo com as velocidades angulares de rotação de cada um deles. A variação da velocidade de rotação dos espelhos produz diferentes combinações entre os movimentos dos feixes refletidos, permitindo observar uma grande variedade de padrões geométricos.

Conceitos e Princípios Físicos Abordados

Pode-se abordar a composição de movimentos de rotação.

Material Utilizado

Duas fontes de tensão variável
Dois motores de corrente contínua
Dois pedaços de espelho
Cola quente
Base de madeira
Fios elétricos
Laser
Suporte para o laser
