Heliógrafo

Descrição

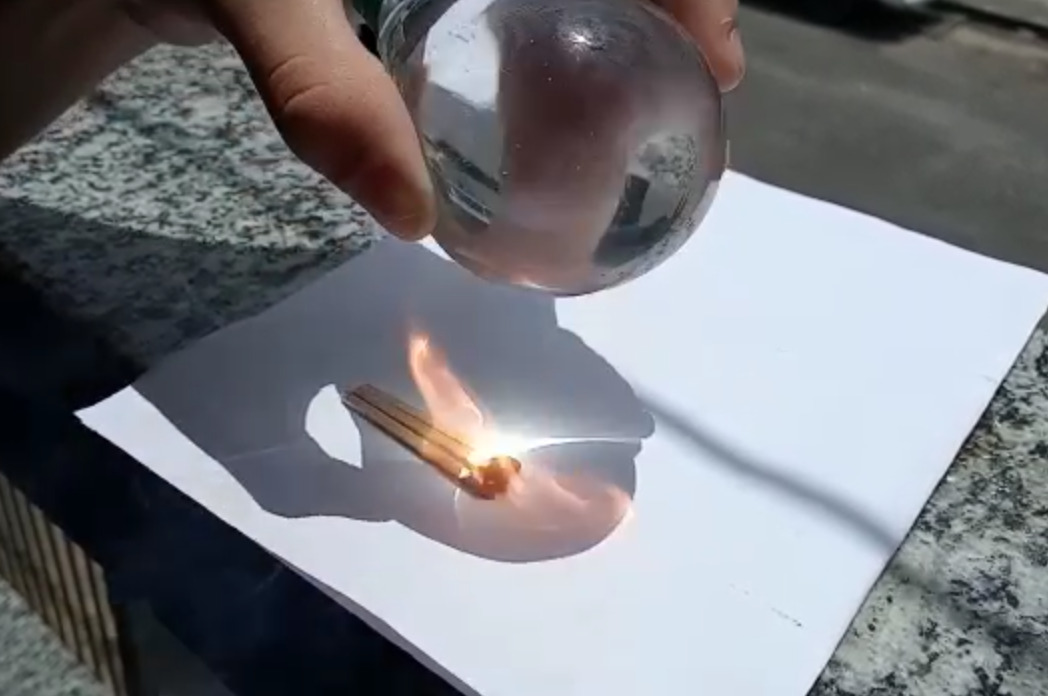

O heliógrafo é um instrumento meteorológico que registra a presença e a duração da radiação solar em diferentes horários do dia, em determinado local. Seu princípio de funcionamento baseia-se na concentração dos raios solares por meio de uma esfera de vidro maciça ou de um recipiente de vidro contendo água. A luz concentrada incide sobre uma folha de papel graduada em horas, produzindo uma marca de queima cuja intensidade varia de acordo com a quantidade de radiação solar incidente. Por exemplo, sob o Sol do meio-dia, a marca produzida no papel será mais intensa. Porém, se uma nuvem fizer sombra, a radiação solar incidente será menor e o papel poderá apresentar uma marca menos intensa ou até mesmo interrompida. Nesta montagem, está presente apenas a parte responsável por concentrar os raios solares, feita a partir de uma lâmpada incandescente de bulbo transparente. Para montá-la, basta fazer um furo na base do soquete e retirar o suporte que contém o filamento. Em seguida, coloca-se água no interior do bulbo, que passa a funcionar como uma lente convergente. Com essa montagem, é possível realizar demonstrações simples, como acender palitos de fósforo ou estourar bexigas de cor preta. Também é possível demonstrar a diferença de absorção da radiação em superfícies claras e escuras. Por exemplo, é muito difícil queimar a superfície de uma folha de papel sulfite branca. Porém, ao pintar a superfície com uma caneta preta, ela passa a absorver uma quantidade maior de radiação e pode queimar mais rapidamente do que a superfície branca.

Conceitos e Princípios Físicos Abordados

Pode-se abordar lente convergente, lente esférica, intensidade da radiação solar e temperatura.

Material Utilizado

Luvas e óculos de proteção
Lâmpada incandescente com bulbo transparente
Alicate
Chave de fenda
Balão (e tesoura) ou Massa Époxi
Água
Palitos de fósforo
Balão (preferencialmente preto)
