Descrição

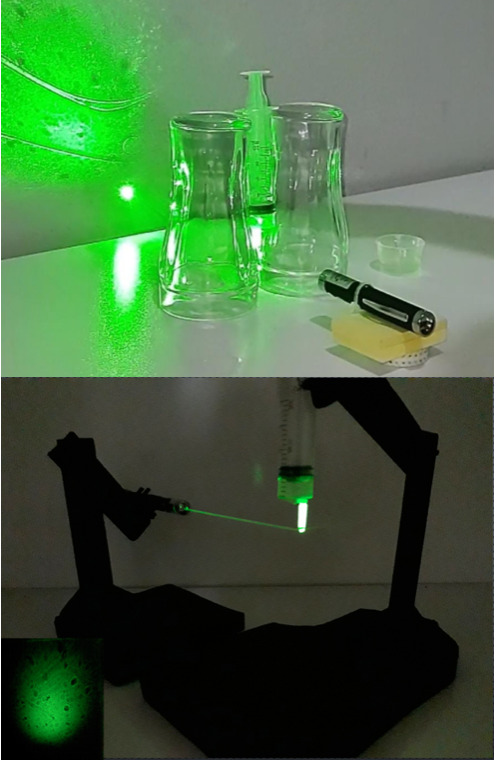

Esta montagem é simples, porém muito interessante. Basta fazer a luz de um laser incidir sobre uma gota de água formada na saída da agulha de uma seringa. Podemos visualizar partículas microscópicas presentes na gota por meio da imagem projetada sobre um anteparo ou uma parede branca. A gota funciona como uma lente esférica e, por meio do fenômeno da refração da luz, pode formar uma imagem ampliada no anteparo. Além disso, como a luz do laser é coerente e monocromática, ocorre também difração quando a luz interage com as partículas microscópicas, produzindo padrões com anéis claros e escuros devido à interferência das ondas luminosas. A imagem projetada fica ainda mais interessante quando há microrganismos vivos na água, pois eles apresentam movimento próprio dentro da gota, tornando o fenômeno facilmente observável. Esses microrganismos podem estar presentes em águas de rios, lagos e aquários.

Conceitos e Princípios Físicos Abordados

Podemos abordar refração, leis de Snell, lentes esféricas e amplificação.

Material Utilizado

• Ponteira laser
• Seringa descartável
• Água
• Suporte para a seringa
• Anteparo
