Periscópio grande

Descrição

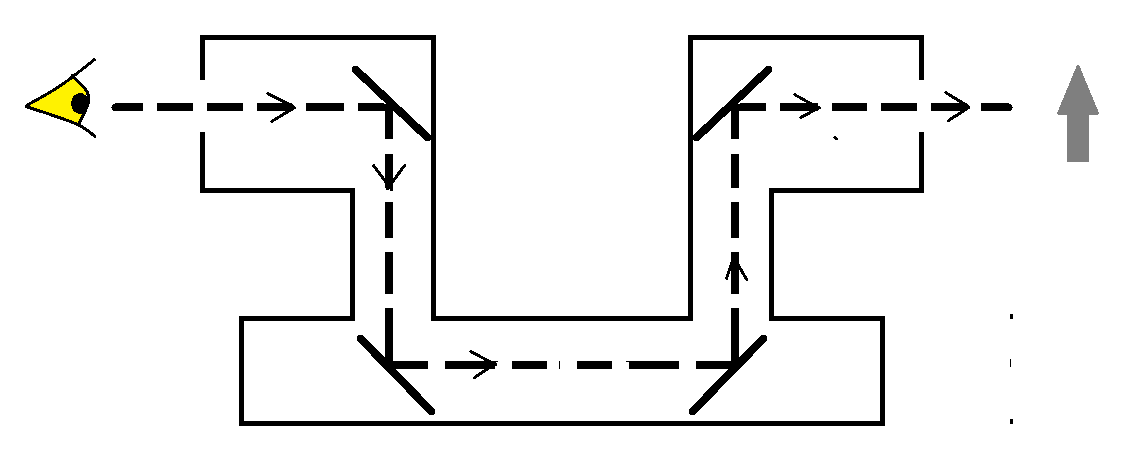

Periscópio é um instrumento óptico que era usado em submarinos, que possibilitava a observação acima da superfície da água. Um periscópio mais simples pode ser montado com apenas 2 espelhos planos, posicionados à 45 graus, paralelamente nas extremidades. A luz entra pela parte superior, reflete no espelho e é direcionado para o espelho inferior, que reflete novamente a luz, até alcançar os olhos do observador. Nesta montagem em tamanho gigante, o periscópio não tem como objetivo a observação de objetos acima dos olhos. Ele apenas desvia a luz por meio de 4 espelhos planos instalados dentro da estrutura, conforme mostra a figura:

Olhando por uma das extremidades, temos a impressão de que a luz atravessou a estrutura, caminhando em linha reta. Podemos até posicionar um obstáculo no vão central, que continuaremos vendo imagens da outra extremidade, como se a luz atravessasse o obstáculo, tal qual um aparelho de raios X.

Dimensões: 150 cm x 113cm x 86 cm
